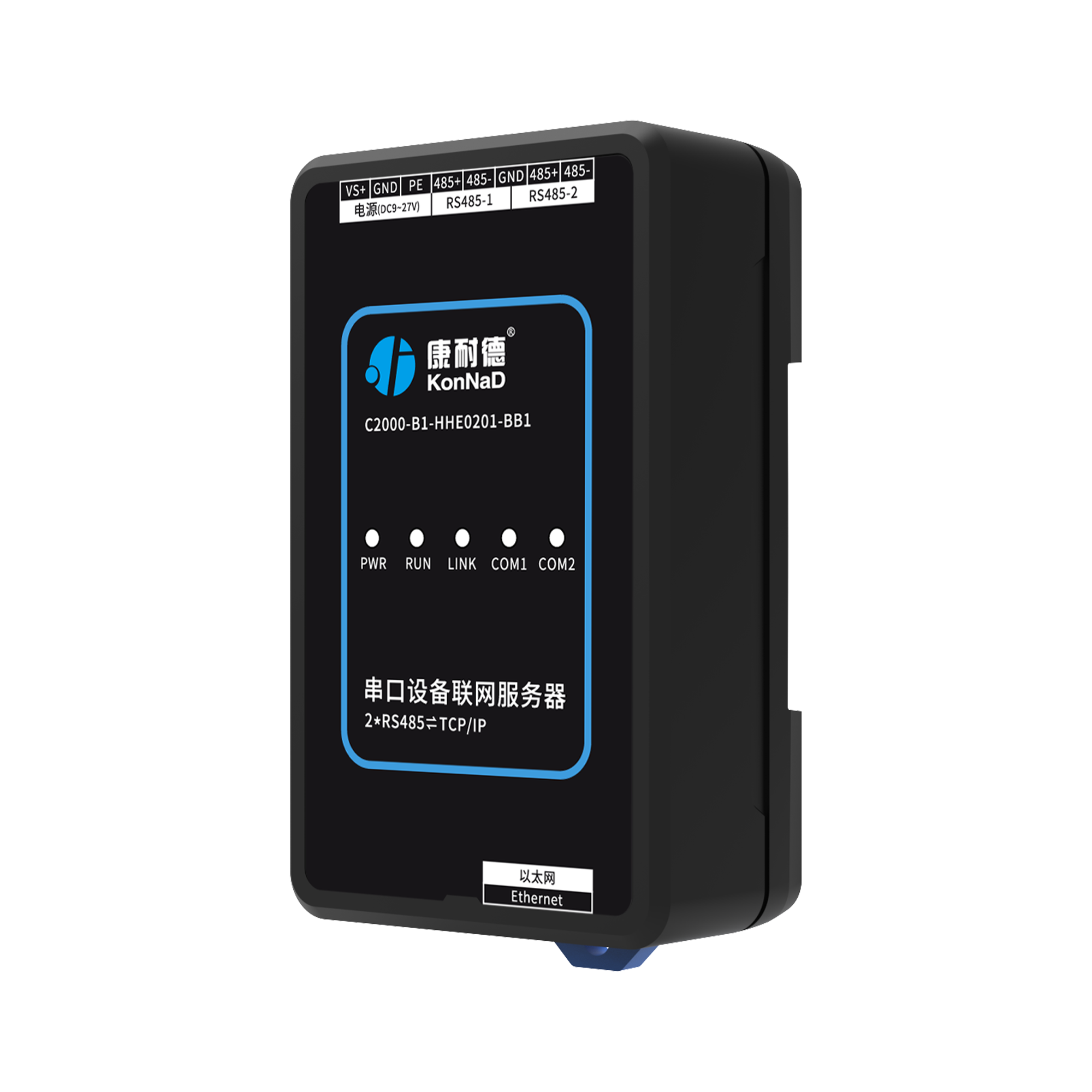

HHE0201-BB1
| 以太网 | 支持 DNS 支持 DNS 快速解析域名，无需繁琐 IP 记忆支持 TCP Server、TCP Client、UDP 模式 |
| 向下串行接口 | RS485 * 2 支持ModbusTCP转ModbusRTU协议转换 支持串口与以太网口双向透明传输 支持虚拟串口 虚拟串口完成了端口操作数据格式及协议的转换，可实现将网络接口的访问方式转变为对某个串口进行操作，对使用者来说完全透明，提高软件通用性，降低开发难度和复杂性 |
| 电源 | 接口：凤凰端子（9-27VDC） |
| 全端口保护 | 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏 |
| 防雷保护 | 采用600W防雷保护 |
| 宽温湿度工作 | -40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度 |
| 稳定可靠不死机 | 采用软硬件双看门狗设计，异常自动复位，设备稳定可靠不死机 |
| RTOS 实时操作系统 | 响应及时，处理高效，运行可靠 |
| 双向透传 | 支持串口与网络之间的双向透明传输 |
| ModBus网关 | 支持ModbusTCP转ModbusRTU协议转换，无缝对接各类Modbus上位机和平台 |
| 虚拟串口 | 可实现将网络接口的访问方式转变为对某个串口进行操作，对使用者来说完全透明，提高软件通用性，降低开发难度和复杂性 |
| 心跳包功能 | 设备的“生命线”，定期发送以维持连接活性，防止意外断开 |
| 注册包功能 | 设备的“身份证”，在连接建立时主动亮明身份，便于服务器识别与管理 |
| 点对点通信 | 成对使用，延长串口通讯距离，实现无平台条件下的设备通信 |
| 外观新颖 | 结构紧凑，节省空间；导轨安装配合端子接线，大幅提升安装效率 |
| 类别 | 参数名称 | 规格 |
|---|---|---|
| 网络 | 网口数量 | 1 |
| 速度 | 10/100M | |
| 传输距离 | 100 米 | |
| 协议模式 | 支持 TCP Server、TCP Client、UDP 模式 | |
| 最大连接数（TCP） | 1 | |
| 向下串行接口 | 串口类型 | RS485 |
| 端口数量 | 2 | |
| 连接端 | 凤凰端子 | |
| 级联/透传 | 双向透传+Modbus网关 | |
| 波特率 | 300~115200bps | |
| 传输距离 | 1200米 | |
| 电源 | 电源连接端 | 凤凰端子 |
| 输入电压 | 9~27VDC | |
| 电流 | 45mA @ 12VDC | |
| 物理特征 | 尺寸 | 82*50*27.2mm（不含端子） |
| 安装方式 | 定位孔/导轨安装 | |
| 工作环境 | 工作温度 | -40℃ ~ 85℃ |
| 存储温度 | -60℃ ~ 125℃ | |
| 相对湿度 | 5% ~ 95% RH 不凝露 |
| 类别 | 指示灯 | 说明 | 含义 |
|---|---|---|---|
| 网络 | LINK | 网络连接状态指示灯 | 常亮：网口接入正常 |
| 闪烁：网口正在收发数据 | |||
| 熄灭：网口未插入网线 | |||
| SPD | 10/100M 指示灯 | 常亮：接入 100M 网络 | |
| 熄灭：未接入 100M 网络 | |||
| 电源 | PWR | 电源指示灯 | 常亮：设备供电正常 |
| 熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC | |||
| 向下串行接口 | COMx | RS485 数据发送/接收指示灯 | 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反 |
| 闪烁：RS485 端口正在接收或发送数据 | |||
| 熄灭：RS485 端口未通讯 |
| 类别 | 端口 | 说明 | 建议线材 |
|---|---|---|---|
| 网络 | Ethernet | RJ45 网口 | CAT-5e |
| 电源输入 | VS+、GND | 电源输入正极、电源输入负极 | RVV 2*1.0 |
| PE | 用于设备可靠接地，防雷 | RVV 2*0.5 | |
| 向下串行接口 | 485+、485- | RS485 正极、RS485 负极（向下） | RVSP 2*0.5 |
| 防雷等级保护 | 网口：600W 串口：600W |
| 过压过流保护 | 电源： 30V/500mA RS485： 30V/200mA |
主设备
凤凰端子（若干）
安装说明书
